NP-AF Bomba de espuma vertical

  • Nombre del producto: NP-AF Bomba de espuma vertical
  • Código de producto: 1091406549206323200
  • Pump Type: Vertical centrifugal slurry pumps
  • Drvie Type: BD/DC
  • Power: Motor
  • Discharge Size: 50mm-200mm
  • Capacity: 2-160l/s
  • Head: 5m-30m
  • Descripción del Producto
  • 参数
  • CONSTRUCTION DARWING
  • SLECTION CHART
  • PERFORMANCE PARAMETERS
  • Naipu® AF Las bombas de espuma de la serie son la última generación de bombas de espuma basadas en tecnología avanzada en el país y en el extranjero.Están diseñadas para bombear lodos espumosos de manera más eficiente desaireando o desaireando parcialmente la espuma, mediante un vórtice inducido, antes de que ingrese al cabezal de bomba.

    Es una bomba vertical de doble carcasa completa con tolva. Cuenta con una amplia variedad de revestimientos e impulsores reemplazables de metal resistente a la abrasión o caucho moldeado. El tanque de tolva está fabricado con placa de acero. Su pared interior del tanque se puede cubrir con un revestimiento según los diferentes medios bombeados.
    Las características de diseño importantes de las bombas Naipu® AF incluyen:
    ● Excelente rendimiento, fácil montaje y desmontaje, alta fiabilidad, etc.
    ● No necesita sello del eje ni agua de sellado.
    ● Puede accionarse mediante conexión directa o correa, y la correa y la polea se pueden modificar fácilmente para cambiar la velocidad de la bomba de acuerdo con las condiciones de trabajo.
    ● El ramal de descarga puede colocarse a intervalos de 45 grados a pedido y orientarse en ocho posiciones para adaptarse a las instalaciones y aplicaciones.

    Aplicaciones Típicas--
    Planta de preparación de mineral de hierro
    Planta de concentración de cobre
    Planta de concentración de minas de oro
    Planta de concentración de molibdeno
    Planta de fertilizante de potasa
    Otras plantas de procesamiento de minerales
    Otras industrias

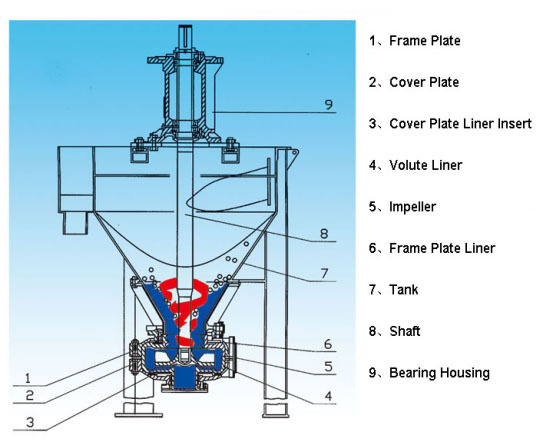

  • NaiPu®AF Vertical Froth Slurry Pumps Structural Drawing





    Materials of Construction







    LINERS

    IMPELLERS

    CASING

    BASE

    EXPELLER

    EXPELLER RING

    SHAFT SLEEVE

    SEALS

    Standard

    Chrome Alloy

    Natural Rubber

    Chrome Alloy

    Natural Rubber

    SG Iron

    SG Iron

    Chrome Alloy

    or

    SG Iron

    Chrome Alloy

    or

    SG Iron

    SG Iron

    Rubber

    and

    Nitrile

    Options

    Ferralium

    Hastelloy C

    316 SS

    W151

    Polyurethane

    Neoprene

    Butyl

    Viton

    Nitrile

    EPDM

    Hypalon

    Ferralium

    Hastelloy C

    316 SS

    W151

    Polyurethane

    Neoprene

    Butyl

    Nitrile

    Hypalon

    SG Iron

    Various grades

    MS

    Fabricated

    Cast Iron

    NI Resist

    Ferralium

    Hastelloy C

    Polyurethane

    316 SS

    W151

    NI Resist

    Ferralium

    Hastelloy C

    316 SS

    Rubber

    W151

    Polyurethane

    Neoprene

    Butyl

    Nitrile

    EN56C

    Ferralium

    Hastelloy C

    Titanium

    316 SS

    304 SS

    Ceramic

    Stellite

    Chrome Oxide

    Nordel

    Neoprene

    Viton



  • NaiPu®NAF Vertical Froth Pumps Selection Chart

  • NaiPu®NAF Vertical Froth Pumps Performance Parameter



    Type



    Allowable Mating Max. Power(Kw)

    Clear Water Performance



    Impeller

    Dia(mm)

     Size

    Capacity



    Head

    (m)



    Speed

    (rpm)



    Max Eff.

    (η% )

    Inlet

    (mm)

    Outlet

    (mm)

    m³/h

    L/s

    2QV-NP-AF

    15

    7.2-33

    2-9.2

    5-30

    800-1800

    45%

    229

    100

    50

    3QV-NP-AF

    20

    10-104

    2.7-29

    10-28

    700-1500

    55%

    268

    150

    75

    4RV-NP-AF

    40

    15-130

    4.2-36

    6-28

    500-1050

    55%

    397

    150

    100

    6SV-NP-AF

    75

    55-330

    15.3-92

    6-25

    350-680

    55%

    560

    200

    150

    8SV-NP-AF

    110

    126-575

    35-160

    5-26

    350-650

    55%

    571

    250

    200
